Обвязка устья скважины: какие узлы обязательны и зачем они нужны

После бурения скважина еще не становится полноценной системой водоснабжения. Чтобы вода стабильно поступала в дом, нужно правильно соединить насос, трубопровод, защитные элементы, накопительную емкость и блок управления. Эту задачу решает грамотная обвязка устья.

Обвязка устья скважины — это комплекс соединений, оборудования и защитных элементов, который связывает скважину, насос, водопровод и систему управления в единую рабочую схему. Такая обвязка нужна для стабильного давления, защиты оборудования, безопасной подачи воды и удобного обслуживания скважины.

Какие задачи решает обвязка скважины?

Обвязка скважины отвечает за то, чтобы вода не просто поднималась из водоносного горизонта, а поступала в дом с нужным давлением и без перебоев. Она защищает насос от частых включений, предотвращает обратный ток воды, помогает контролировать давление и делает систему удобной для ремонта.

Если обвязка выполнена неправильно, скважина может работать нестабильно. Насос начнет включаться слишком часто, автоматика будет срабатывать с ошибками, давление в кранах станет скачкообразным, а отдельные соединения могут дать протечку.

Правильная система выполняет несколько функций:

• подает воду от скважины к дому;
• поддерживает стабильное давление в системе;
• защищает насос от перегрузки;
• предотвращает обратный слив воды;
• упрощает диагностику и обслуживание;
• снижает риск протечек и аварий;
• помогает продлить срок службы оборудования.

Компания АvantiGeo выполняет бурение скважин под ключ и сразу учитывает, как будет устроено дальнейшее подключение. Это важно, потому что надежность водоснабжения зависит не только от глубины и дебита, но и от того, как собраны все рабочие узлы.

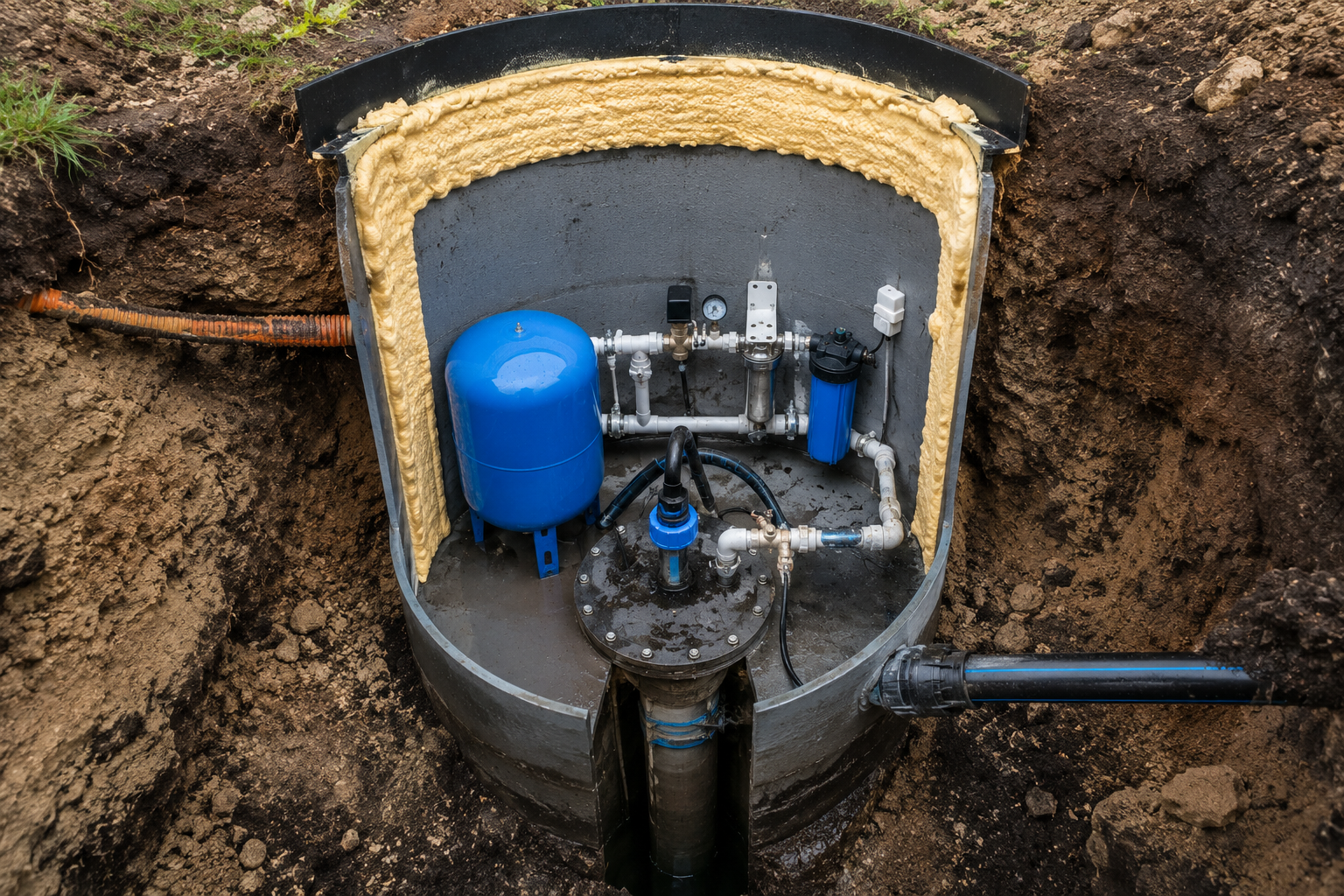

Какие узлы входят в обвязку устья скважины?

Основные узлы подбирают под глубину скважины, тип насоса, расход воды, количество точек водоразбора и режим проживания в доме. Для дачи, сезонного дома и коттеджа постоянного проживания схемы могут отличаться.

В стандартную обвязку обычно входят:

• скважинный насос;
• водоподъемная труба;
• страховочный трос;
• электрический кабель;
• оголовок или адаптер;
• обратный клапан;
• запорная арматура;
• фильтр грубой очистки;
• манометр;
• реле давления или блок управления;
• гидроаккумулятор;
• трубопровод до дома.

Каждый элемент выполняет свою задачу. Насос поднимает воду. Обратный клапан удерживает воду в системе. Манометр показывает давление. Автоматика включает и выключает насос. Гидроаккумулятор накапливает запас воды и снижает количество пусков оборудования.

Как работает схема обвязки скважины?

Схема обвязки скважины показывает, как вода движется от насоса до потребителя. Сначала насос поднимает воду по водоподъемной трубе. Затем поток проходит через устьевой узел, запорную арматуру, фильтр, автоматику и гидроаккумулятор. После этого вода поступает в дом, баню, летнюю кухню или систему полива.

Последовательность работы обычно выглядит так:

1. Насос включается при падении давления.
2. Вода поднимается из скважины по трубе.
3. Обратный клапан не дает воде уйти обратно.
4. Поток проходит через обвязку и фильтрующие элементы.
5. Гидроаккумулятор набирает воду под давлением.
6. Автоматика отключает насос при достижении заданного значения.
7. При открытии крана вода сначала расходуется из накопительного бака.

Такой принцип снижает нагрузку на насос. Он не включается при каждом коротком открытии крана. Это особенно важно для домов, где водой пользуются регулярно.

Зачем нужна обвязка насоса?

Обвязка насоса нужна для безопасной и стабильной работы оборудования. Скважинный насос работает на глубине, поэтому его нельзя просто подключить к трубе и кабелю без защитных элементов. Нужны правильное крепление, защита от обратного тока воды, контроль давления и удобный доступ к обслуживанию.

При обвязке насоса важно учитывать:

• глубину установки;
• производительность скважины;
• мощность насоса;
• диаметр водоподъемной трубы;
• длину трассы до дома;
• количество точек водоразбора;
• требования к электропитанию;
• необходимость защиты от сухого хода.

Если насос подобран или подключен неправильно, система может работать с перегрузкой. Это приводит к падению напора, частым включениям, перегреву двигателя и сокращению срока службы оборудования.

Почему гидроаккумулятор обязателен в системе?

Гидроаккумулятор стабилизирует давление и защищает насос от частых запусков. Внутри бака есть воздушная камера и мембрана. Когда насос подает воду, часть объема накапливается внутри бака. Когда пользователь открывает кран, система сначала расходует этот запас.

Без гидроаккумулятора насос может включаться слишком часто. Например, даже короткое открытие крана для мытья рук будет запускать оборудование. Это повышает износ и увеличивает риск поломки.

Гидроаккумулятор помогает:

• поддерживать ровный напор;
• уменьшать количество запусков насоса;
• снижать гидроудары;
• создавать небольшой запас воды;
• продлевать срок службы автоматики и насоса.

Объем бака подбирают по расходу воды и числу пользователей. Для небольшого дачного дома может хватить одного решения, а для коттеджа с несколькими санузлами потребуется более производительная система.

Какую роль выполняет автоматика?

Автоматика управляет работой насоса. Она отслеживает давление, включает оборудование при его падении и отключает при достижении нужного уровня. Также могут использоваться блоки защиты от сухого хода, скачков напряжения и аварийных режимов.

В систему управления могут входить:

• реле давления;
• манометр;
• блок защиты от сухого хода;
• частотный преобразователь;
• датчики давления и потока;
• электрический щит управления.

Простая автоматика подходит для базового водоснабжения. Более сложные блоки нужны там, где требуется плавный пуск, точная настройка давления и защита оборудования при нестабильном водоразборе. Выбор зависит от задач дома и характеристик скважины.

Какие ошибки допускают при обвязке скважины?

Ошибки при монтаже часто проявляются не сразу. Сначала система работает, но затем появляются скачки давления, шум, частые включения насоса, протечки или мутная вода. Причина может быть не в самой скважине, а в неправильно собранной обвязке.

Частые ошибки:

• насос выбран без учета дебита скважины;
• отсутствует обратный клапан;
• гидроаккумулятор подобран слишком маленького объема;
• автоматика установлена без защиты от сухого хода;
• соединения собраны без надежной герметизации;
• трубопровод проложен без защиты от промерзания;
• нет запорной арматуры для обслуживания;
• оголовок установлен негерметично;
• схема не учитывает будущие точки водоразбора.

Такие ошибки увеличивают нагрузку на оборудование и усложняют ремонт. Поэтому обвязку лучше проектировать сразу после бурения, а не собирать из случайных деталей.

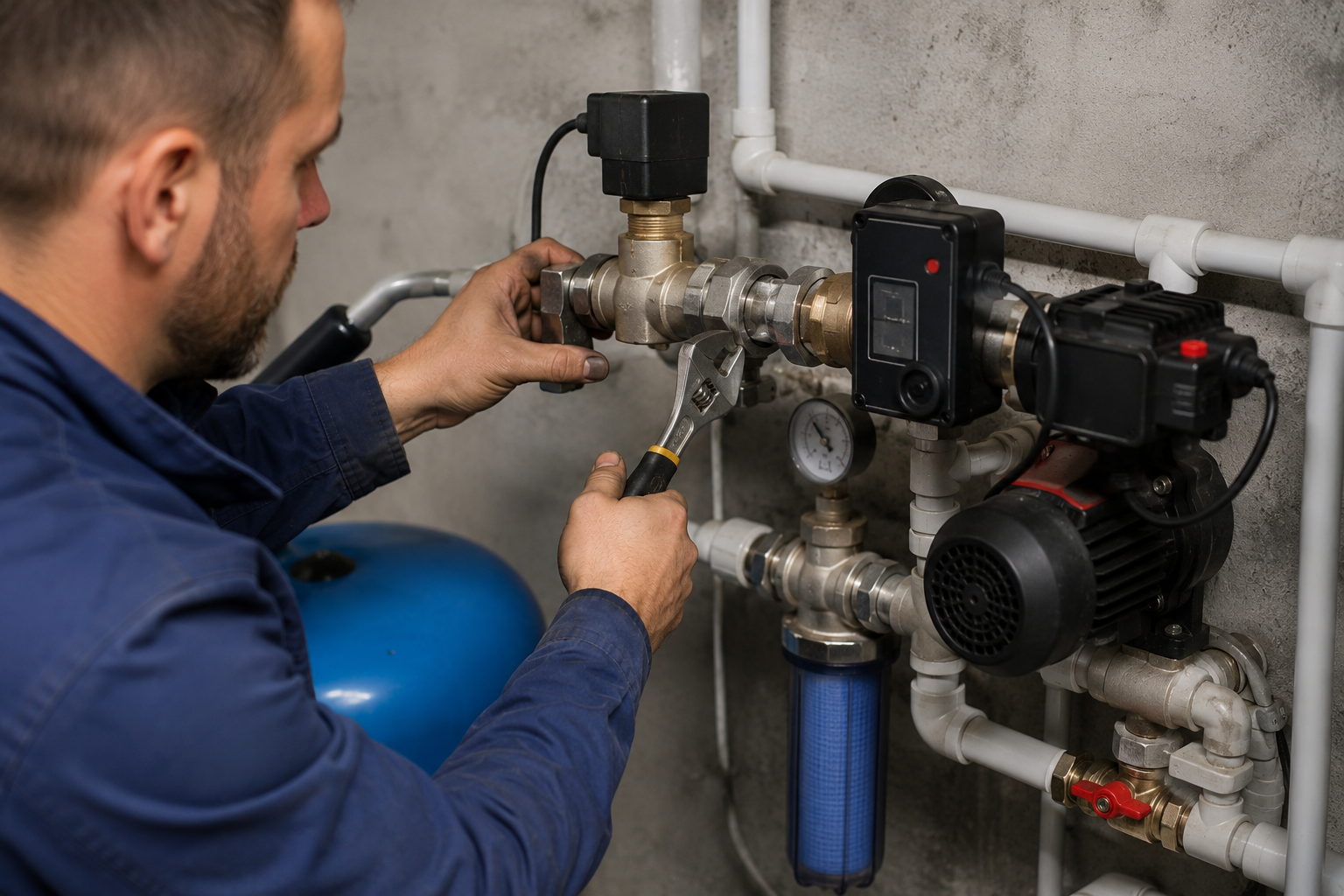

Как проходит монтаж обвязки под ключ?

Монтаж начинается с проверки скважины и согласования схемы водоснабжения. Специалист оценивает глубину, дебит, место ввода воды в дом, расположение кессона или адаптера, сезонность проживания и количество потребителей.

Работы выполняют поэтапно:

1. Подбирают насос и комплектующие.
2. Определяют схему подключения.
3. Монтируют водоподъемную трубу, трос и кабель.
4. Устанавливают оголовок или адаптер.
5. Собирают узел с гидроаккумулятором и автоматикой.
6. Подключают трубопровод к дому.
7. Проверяют давление, герметичность и работу насоса.

АvantiGeo выполняет бурение скважин под ключ, обустройство и подключение системы водоснабжения. Компания использует собственное оборудование, работает штатными бригадами и подбирает решения под конкретный участок. Такой подход помогает сделать систему надежной с первого запуска.

Вопросы и ответы

1. Можно ли пользоваться скважиной без обвязки?

Нет, для полноценного водоснабжения нужна система подключения. Без обвязки нельзя стабильно управлять насосом, давлением и подачей воды в дом.

2. Что обязательно входит в обвязку скважины?

Обычно нужны насос, труба, трос, кабель, обратный клапан, оголовок, запорная арматура, гидроаккумулятор, автоматика и элементы подключения к водопроводу.

3. Где лучше размещать гидроаккумулятор?

Его можно установить в кессоне, техническом помещении или доме. Место выбирают с учетом защиты от промерзания, доступа для обслуживания и схемы трубопровода.

4. Нужна ли автоматика для дачной скважины?

Да. Даже при сезонном использовании автоматика защищает насос, поддерживает давление и делает водоснабжение удобным.

5. Почему обвязку лучше делать сразу после бурения?

Так проще правильно подобрать оборудование, учесть дебит скважины, построить надежную схему и избежать переделок после запуска системы.

Закажите обвязку скважины в АvantiGeo

Правильная обвязка устья скважины делает систему водоснабжения надежной, удобной и безопасной для ежедневного использования. Обратитесь в АvantiGeo, если вам нужна скважина под ключ, грамотная схема обвязки скважины, подбор насоса, монтаж автоматики и подключение воды в дом. Специалисты подготовят решение под ваш участок и соберут систему так, чтобы она работала стабильно с первого запуска.
